MEDIOS GUIADOS :CABLES Y CONECTORES

ACTIVIDADES CABLE DE PAR TRENZADO:

1. Explica de qué material, espesor y forma básica en la que está hecho un cable de par trenzado.

          Dos alambres de cobre aislados, que se trenzan de forma treazado

2. Busca una imagen de cable de par trenzado dónde se identifiquen los cuatro pares de cable. Acompañalo de una tabla que refleje por cada par el tipo de color.

3. Cuando se habla de cables e par trenzado que significado tiene la expresión"LA

TASA DE TRENZADO".

Es el numero de vueltas por el metro cuantas menos vuelta de mayor es el riesgo de sufrir interferencias y menor la calidad de cable

4. ¿Qué es el apantallamiento de un cable de par trenzado?

Malla conductora que actúa de apantalla frente a interferencias y ruido eléctrico.

5. Tipos de cables de par trenzado:

• Cable UTP= Cable de par trenzado no apantallado: Cable de pares trenzados más simple y empleado, sin ningún tipo de apantalla adicional y con una impedancia característica de 100 Ohmios. El conector más frecuente con el UTP es el RJ45, parecido al utilizado en teléfonos RJ11 .Es sin duda el que hasta ahora ha sido mejor aceptado, por su costo accesibilidad y fácil instalación. Sus dos alambres de cobre torcidos

• Cable STP= Cable de par trenzado  apantallado:En este caso, cada par va recubierto por una malla conductora que actúa de apantalla frente a interferencias y ruido eléctrico. Su impedancia es de 150 Ohm.
  El nivel de protección del STP ante perturbaciones externas es mayor al ofrecido por UTP. Sin embargo es más costoso y requiere más instalación. La pantalla del STP para que sea más eficaz requiere una configuración de interconexión con tierra
• Cable FTP= Cable de par trenzado con pantalla global:En este tipo de cable como en el UTP, sus pares no están apantallados, pero sí dispone de una apantalla global para mejorar su nivel de protección ante interferencias externas. Su impedancia típica es de 120 Ohm y sus propiedades de transmisión son mas parecidas a las del UTP. Además puede utilizar los mismos conectores RJ45.
  Tiene un precio intermedio entre el UTP y STP.

6.Los cables de par trenzado se agrupan en cuatro categorías en función del ancho de banda en: Categoría 3, categoría 4, categoría 5 y categoría 5e. Busca la velocidad asociada a cada categoría.

Categoria 3 #  16 GC Categoria 4 #  20 MHZ categoria 5 # 100 MHZ  categoria 5e # 100MHZ

7. Busca una imagen y explica para que se utilizan los siguientes conectores o tomas:

• RJ-9:Conector 11 registrado, se trata de un conector de forma especial con 2 y 4 terminales, que se utilizan para interconectar redes telefónicas convencionales,4 PINES

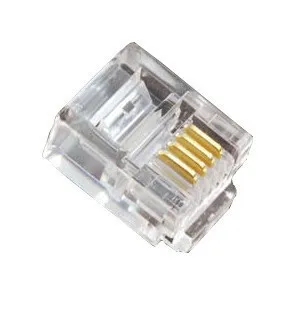

• RJ-11:Es el conector utilizado en las redes de telefonia. Se refiere exactamente al conector que se une al cable telefónico y tiene 6 posiciones con 4 contactos centrales por los 4 hilos del cable telefónico, aunque normalmente se usan sólo dos

• RJ-45 macho  y RJ-45 hembra: Cable de internet con 8 pines

• RJ-49:Es el conector de par trenzado

8 ¿Qué regula el estándar TIA/EIA/568?

El estándar de cableado estructurado

9. Según la terminación del cable del par trenzado en sus extremos existen dos tipos de cable: cable directo y cable cruzado. Busca imágenes de los mismos. Explica en qué consisten y para qué se utilizan.

El cable cruzado es utlizado para conectar dos PCs directamente o equipos activos entre si, como hub con hub, con switch, router

10. Busca un vídeo en el que se explique como armar un cable de par trenzado con un conector RJ-45. ¿ Qué herramientas necesitarás?

vidio:

CABLE FIBRA OPTICA

1. Cita y explica los componentes de un cable de fibra óptica. Adjunta a tu respuesta una imagen dónde se identifiquen los componentes.

 Es un1. Explica de qué materiales está hecho un cable COAXIALa delgada hebra de vidrio o silicio fundido que conduce la luz.

• La fuente de luz: LED o laser.
• el medio transmisor : fibra óptica.
• el detector de luz: fotodiodo.

2. Además del cable de fibra óptica, en un sistema de transmisión óptico hay tres componentes. A continuación los citamos. Debes buscar cuál es la función de cada uno. Adjunta, si es posible, una imagen representativa de tu respuesta.

3.¿ Cómo funciona la transmisión en un cable de fibra óptica?

Por la luz que trasmite la informacion

4. Existen 3 tipos de cables de fibra óptica en función de la forma de transmitir la luz. Los citamos a continuación. Debes explicar cómo transmiten la luz y adjuntar una imagen representativa de la transmisión.

5. La fibra óptica se encuentra estandarizada en la norma TIA/EIA-568-C. Busca una tabla donde se especifique: Nombre de tipo de fibra/ Descripción/Diámetro del núcleo y diámetro del revestimiento.

6. Realiza una tabla clasificadora donde aparezca la velocidad y la distancia máxima que puede alcanzar cada uno de los tipos de fibra óptica.

CABLE COAXIAL

       ACTIVIDADES:

1. Explica de qué materiales está hecho un cable COAXIAL

Hecha de goma, teflón o plástico

2. Busca una imagen de cable coaxial dónde se identifiquen los elementos que lo formana

3. Explica las ventajas y desventajas e utilizar cable coaxial. ¿Cuál es el uso principal el cable cooaxial actualmente?

PARA BANDA ANCHA:

VENTAJAS

Es el mismo tipo de cable que se utiliza en las redes de TV por cable (CATV)
Es posible transmitir voz, datos y video simultáneamente.
Todas las señales son Half-Dúplex, pero usando 2 canales se obtiene una señal Full-Dúplex.
Se usan amplificadores y no repetidores.
Se considera un medio activo, ya que la energía se obtiene de los componentes de soporte de la red y no de las estaciones del usuario conectado.

DESVENTAJAS:

 Coste es relativamente caro, se necesitan moduladores en cada estación de usuarios, lo que aumenta su coste y limita su velocidad de transmisión.

4. Tipos de cables coaxiales:

• Cable coaxial de banda ancha:Se utiliza para transmisión analógica, comúnmente para el envío de la señal de televisión por cable.
• Cable coaxial de banda base:

Cable coaxial delgado:

    RG-58/U;   Núcleo de cobre sólido.

   RG-58 A/U;    Núcleo de hilos trenzados.

   RG-58 C/U.Especificación militar

Cable coaxial grueso: Relativamente complejo, ya que su inserción en el cable implica una perforación hasta su núcleo

5. Explica en que consiste el cable directo y el cable cruzado. Completa la respuesta con algún vídeo e imágenes.

Directo se usa para la mayoria de las conesiones en red
Cruzado directamente entre equipos

6.Busca un vídeo en el que se explique como armar un cable coaxial con un conector BNC. ¿ Qué herramientas necesitarás?

vidio

CONECTORES Y TOMAS UTILIZADOS EN LOS CABLES COAXIALES

ACTIVIDADES

7. Existen conectores BNC de varios tipos. A continuación son citados. Debes buscar una imagen, sus características generales y su ámbito de aplicación: (Se recomienda responder configurando una tabla)

• Conector final del cable BNC (macho):De rápida conexión/desconexión, utilizado para cable coaxial
• Conector hembra BNC:De rápida conexión/desconexión, utilizado para cable coaxial
• Conector BNC en forma de T:Conecta la tarjeta de red del equipo al cable de red.
• Prolongador BNC:
•
• Terminador BNC:
•
• Conector N (macho y hembra):Son conectores roscados para cable coaxial, funcionando dentro de especificaciones hasta una frecuencia de 11 GHz.
• Conector TNC (macho y hembra):Es una versión con rosca del conector BNC.
• Conector SMA (macho y hembra): Tipo de conector roscado para cable coaxialutilizado en microondas,
• Transceptor (para conectar Thicknet a Thinnet):Un transceptor es un dispositivo que realiza funciones tanto de envío como de recepción de señales, empleando elementos comunes del circuito para ambas funciones
